產品簡介

　　定義功能

　　級進模的英文名稱 progressive die，指的是由多個工位組成，各工位完成不同的加工，各工位順序關聯，在沖床的一次行程中完成一系列不同的沖壓加工的沖模。其功能是利用凸模和凹模在板料上施加一定形式和大小的作用力，使材料產生塑性變形，從而將毛胚轉變?yōu)楫a(chǎn)品零件的能力。

　　組成結構

　　1.級進模由上模、下模和模套這三個部分組合而成，由導柱作為導向。

　　2.上模有上模固定板，板內裝有凸模，并且有螺絲與上模板相連接。

　　3.下模是下模固定板，板內裝有型芯，并與另外的型芯組成。

　　4.帶錐孔的凹模套內，裝入兩個半錐形的凹模，中間開有型腔孔，兩個半圓凹模有兩個定位銷定位。

　　5. 卸料部分式由頂桿及頂桿墊板組成，在零件制品成型后，首先用專用卸模工作撬開上模，再用頂桿將兩個半錐形凹模頂出模具外，使模具分開即可取出制品。

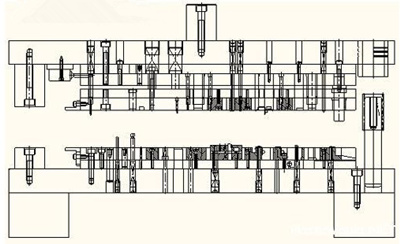

級進模結構圖

　　特點優勢

　　1.級進模是一種多工序沖模。在一副模具內，可以包括沖裁、彎曲、成形和拉伸等多道工序，具有比復合模更高的勞動生產率。

　　2.操作安全簡單。沖壓時操作者不必將手伸入模具的危險區域。對大量生產，還采用自動送料機構，模具內裝有安全檢測裝臵。

　　3.因為工序分散，不必集中在一個工位，不存在復合模“最小壁厚”的問題，因而模具強度較高，壽命較長。

　　4.易于自動化，包括自動送料，自動出件(料)，自動疊鉚。

　　5.工件和廢料俊往下漏，因而可以采用告訴壓力機生產。

　　6.使用級進模可以減少壓力機，車間面積，半制品運輸及倉庫面積。

　　7.較難保持內、外形相對位置的一致性，其原因是內、外形是逐次沖出的，每次沖壓都有定會差。但是內、外形相對位置精度要求高的零件，有時不一定是全部輪廓有這樣的要求，可能只是部分的。碰到這種情況，可以在沖內形上午同一工位上，把這部分輪廓同時沖出，從而保證零件的要求。

　　廠家簡介

　　級進模生產商認準寧波老牌廠商“昌馳電子”，本公司熟悉各種五金材質，對各種材料的選用、采購、沖壓、表面處理等，都有成熟的解決方案。尤其擅長各種不銹鋼材質的沖壓件。目前廣泛應用于家電、醫療、汽車、電子、日用品、手機、工藝品等行業。
